屏幕的组成和真空贴合机的特性
2018-02-02
液晶屏幕一般由三部分组成——玻璃面板、触摸面板、显示面板等。其中，玻璃的作用主
要防磨损作用，所以就会碰到这样的情景，手机屏幕看似破裂了，但是触摸和显示还是正常的，
这说明仅仅是玻璃面板坏了。
触摸面板主要将触摸信号传输到手机主板上进一步进行处理，显示面板主要是显示手机主
板输出的图像信号。
液晶屏幕贴合技术是这几年新兴的技术，经过发展和改进，已经非常成熟，下面分别介
绍手机玻璃面板修复原理。
水胶工艺就是使用液态光学透明胶（Liquid Optical Clear Adhesive），用于透明光学元
件的特种胶黏剂，利用波长 250~400mm 的紫外线照射水胶使其固化。
OCA（Optically Clear Adhesive）用于胶结透明光学元件（如镜头等）的特种粘胶剂。
要求具有无色透明、光透过率在 90%以上、胶结强度良好，可在室温或中温下固化，且有
固化收缩小等特点。
简而言之，OCA 就是具有光学透明的一层特种双面胶。
的脉冲输出口输出脉冲控制气动元件，使 LCD 交替旋转平台按预定的位置做圆周方向精确
修复的必要设备之一，贴合机用于手机液晶屏幕的后工序生产中，在成型的触摸玻璃基板的
正反面上根据偏振角度贴附偏光片。
贴合机也适合触摸组件及视窗保护组建的各种组合工艺，贴合机可以完成膜/膜，膜对
亚克力面板等多种不同材料间的压敏性贴合，真空贴合机具有效率高对位方便，产品良率高等优
要防磨损作用，所以就会碰到这样的情景，手机屏幕看似破裂了，但是触摸和显示还是正常的，
这说明仅仅是玻璃面板坏了。
触摸面板主要将触摸信号传输到手机主板上进一步进行处理，显示面板主要是显示手机主
板输出的图像信号。

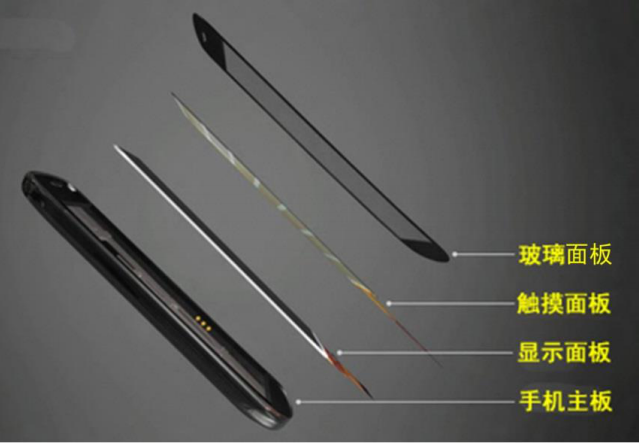

液晶屏幕的组成如图
液晶屏幕贴合技术是这几年新兴的技术，经过发展和改进，已经非常成熟，下面分别介
绍手机玻璃面板修复原理。
1．水胶和干胶
屏幕贴合主要工艺为 OCA 干胶和 LOCA 水胶两种。水胶工艺就是使用液态光学透明胶（Liquid Optical Clear Adhesive），用于透明光学元
件的特种胶黏剂，利用波长 250~400mm 的紫外线照射水胶使其固化。
OCA（Optically Clear Adhesive）用于胶结透明光学元件（如镜头等）的特种粘胶剂。
要求具有无色透明、光透过率在 90%以上、胶结强度良好，可在室温或中温下固化，且有
固化收缩小等特点。
简而言之，OCA 就是具有光学透明的一层特种双面胶。
2．真空贴合机原理
真空贴合机工作原理是将手机液晶屏幕和玻璃盖板置于真空坏境的真空箱中，利用机器的
气缸压力将真空缸的里模下降，将放在真空缸下模的玻璃盖板和液晶屏幕完全压合，从而完成手机屏幕贴合过程中的关键工艺，即 OCA 贴合工艺。
的脉冲输出口输出脉冲控制气动元件，使 LCD 交替旋转平台按预定的位置做圆周方向精确
运动至指定位置。
修复的必要设备之一，贴合机用于手机液晶屏幕的后工序生产中，在成型的触摸玻璃基板的
正反面上根据偏振角度贴附偏光片。
贴合机也适合触摸组件及视窗保护组建的各种组合工艺，贴合机可以完成膜/膜，膜对
亚克力面板等多种不同材料间的压敏性贴合，真空贴合机具有效率高对位方便，产品良率高等优
点。
