使用脉冲压排机修复iphone 7p排线

在屏幕维修日益成熟的今天，屏幕的维修也不仅仅只是使用真空贴合机修复外屏玻璃，更多的是更深层次的修复，比如排线修复等。

排线的修复指的是液晶屏幕与主板连接的排线，一般分为显示排线和触摸排线，主要的问题是不显示，不触摸或花屏、跳屏的现象。

今天来做下iphone 7p的压排，这个屏幕是不触摸的，产生的问题是在换盖板的时候不注意将排线翻开，导致触摸线路出现问题。使用到的机器是：脉冲压排机，下面是修复的过程。

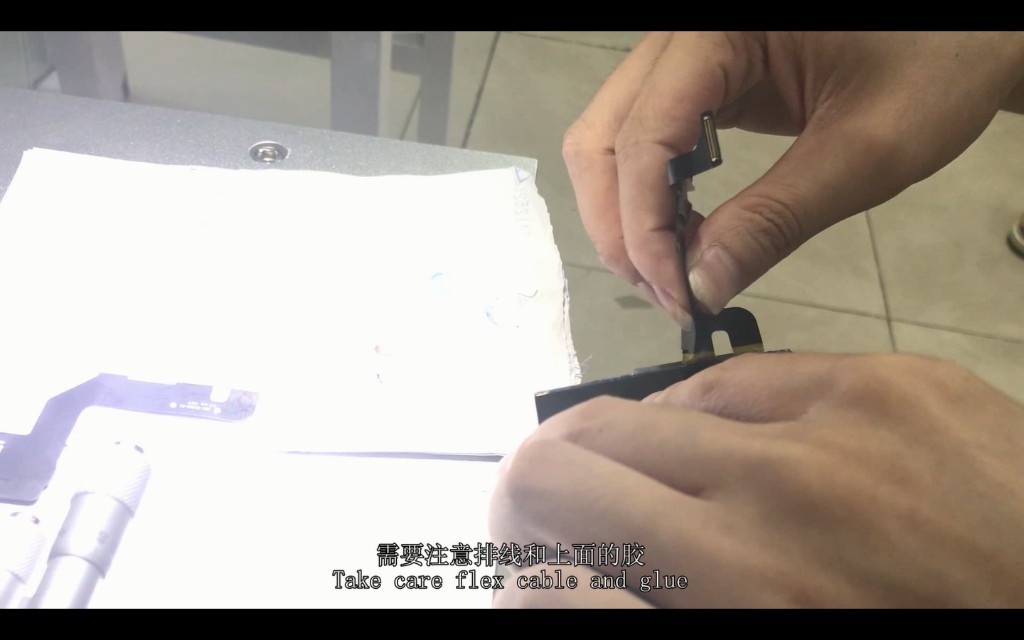

首先使用已经加热大的电烙铁，稍微加热，然后顺着排线轻轻地撕下整个排线。这撕开排线的这个过程中需要注意的是撕排线的力度，力度掌握不好的情况容易将液晶损坏。

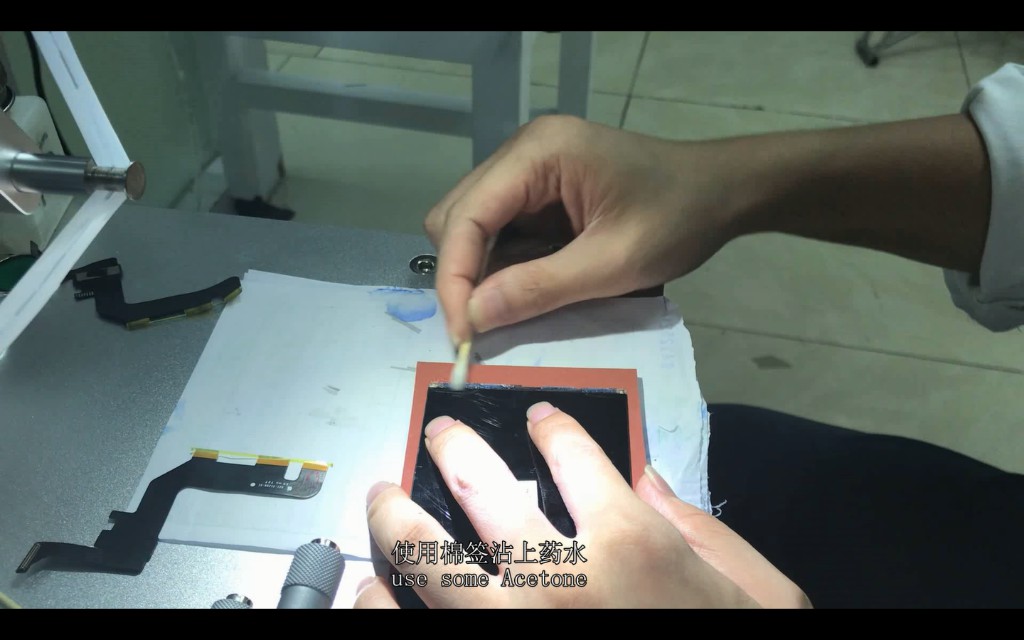

旧的排线拆下后，用到的工具包括：棉签、丙酮药水。首先用棉签沾一点药水，均匀涂在排线位置，等待药水腐蚀一会，再次使用棉签。慢慢地将上面残留的胶清除，在清除残胶时，注意棉签清除残胶的力度，屏幕玻璃相对薄，清胶的力度需要柔和和均匀。

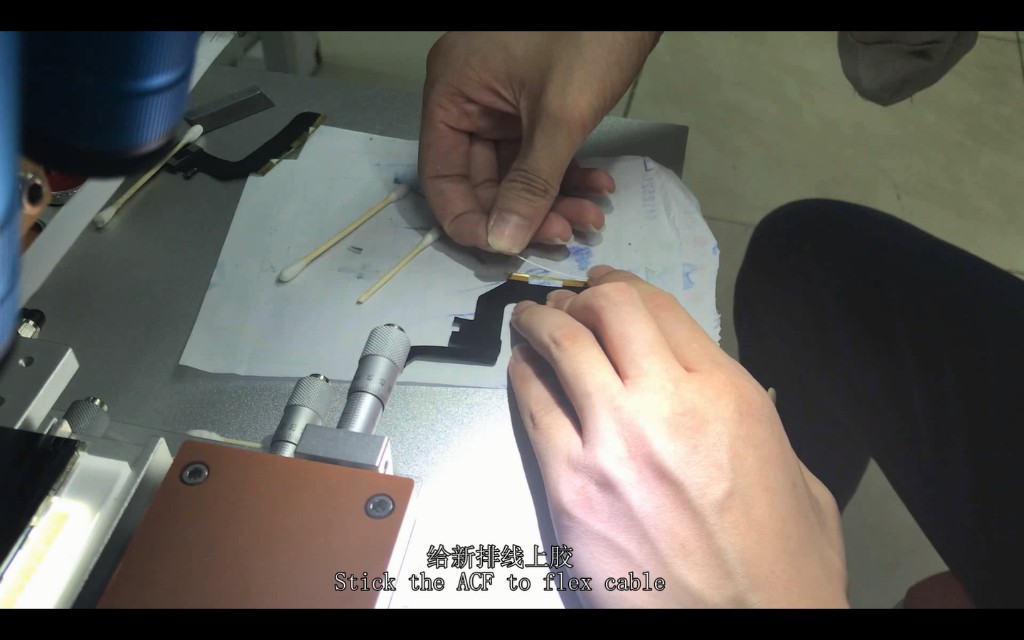

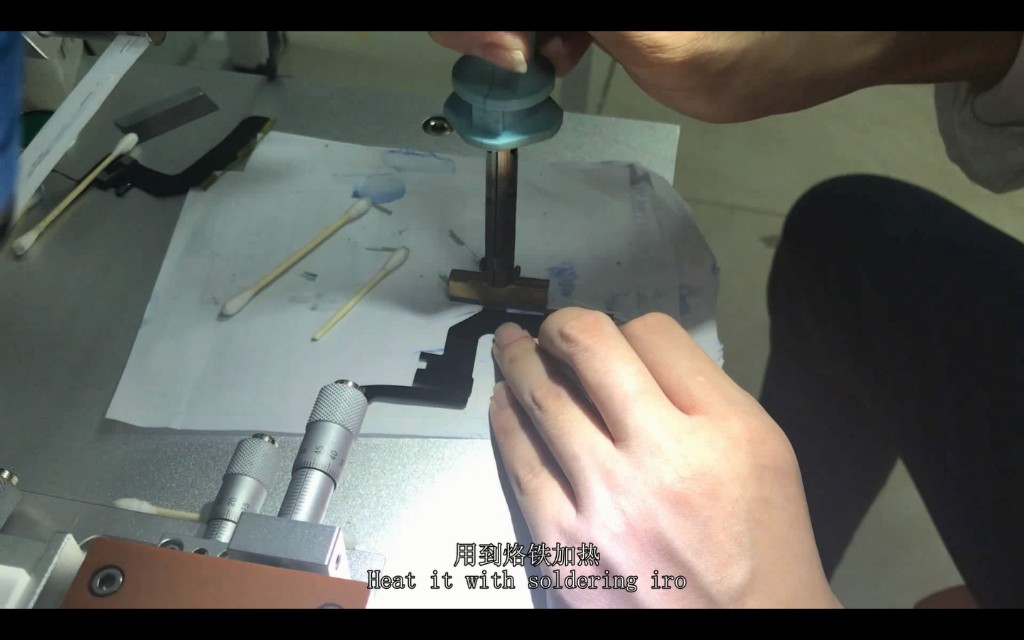

清完胶后，需要给新的排线重新上ACF胶，剪下比排线长一点的ACF胶，然后对准排线上面的线路覆盖上去，这个时候要注意手不可以碰到要压合的胶，只能拿边缘的胶或者用镊子上胶。然后使用电烙铁加热，加热时间5-8S，这一步是为了方便ACF胶充分粘在排线上。

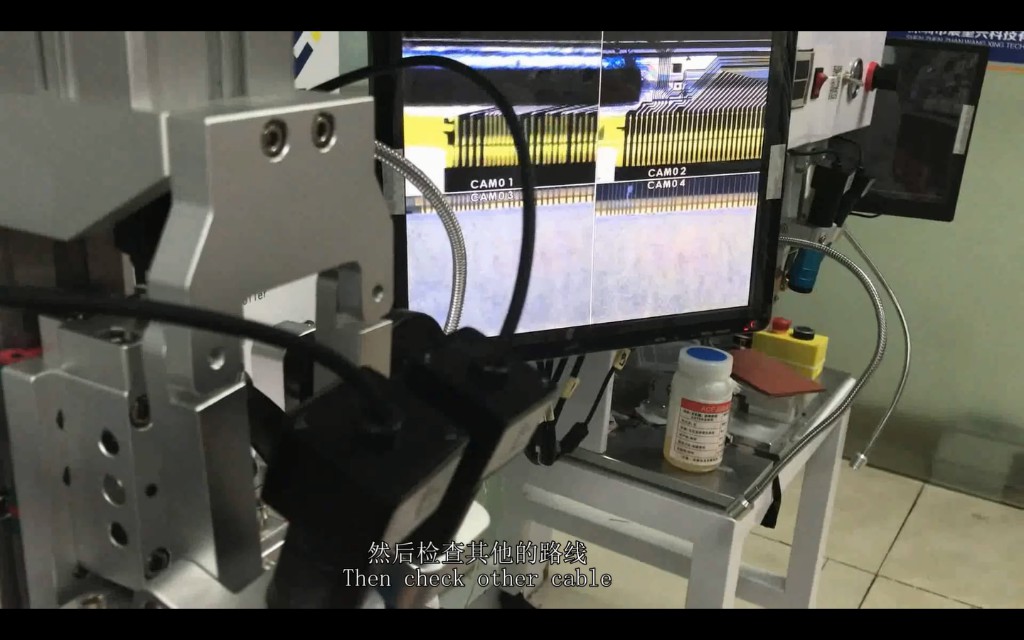

下面进行排线对位，首先是确认液晶摆放的位置，下面这个是排线对好的图，在位置对好后，使用棉签轻压排线，为了更好让排线和液晶粘在一起，做好以上的动作后，移动镜头检查排线线路，确认所有的排线都是对好的。

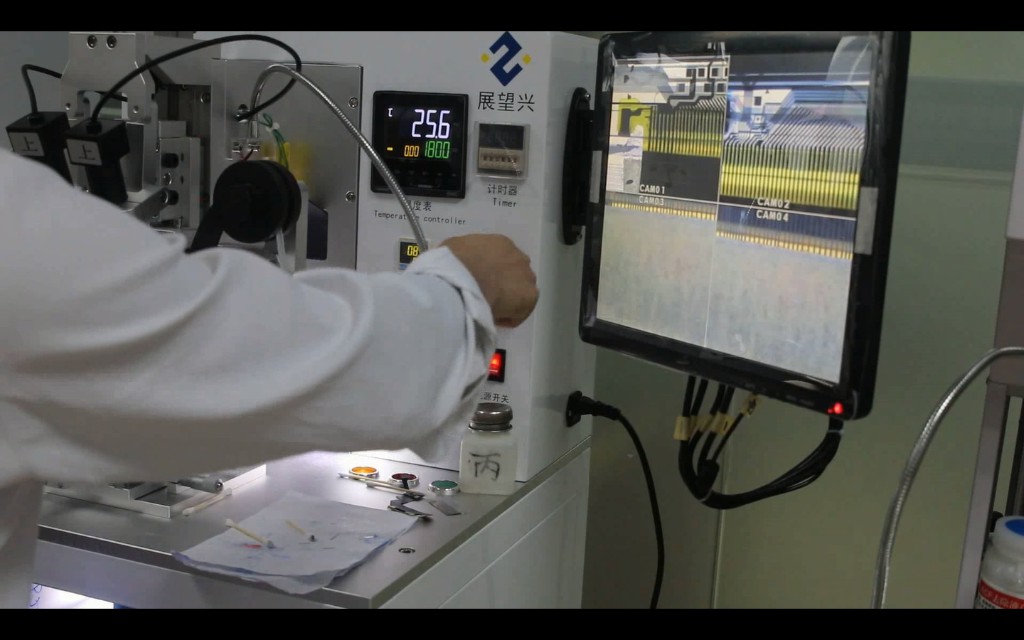

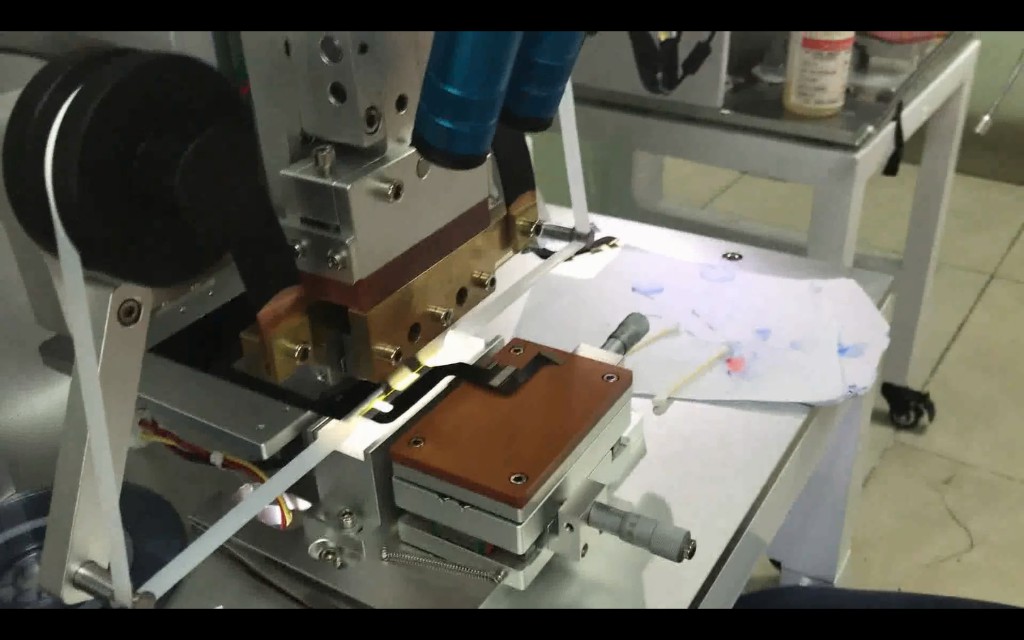

正常的脉冲压排机使用的压力是170.也就是0.17map，这个压力是属于一个比较科学的范围的，压排的温度是260℃，压合的时间是15S。

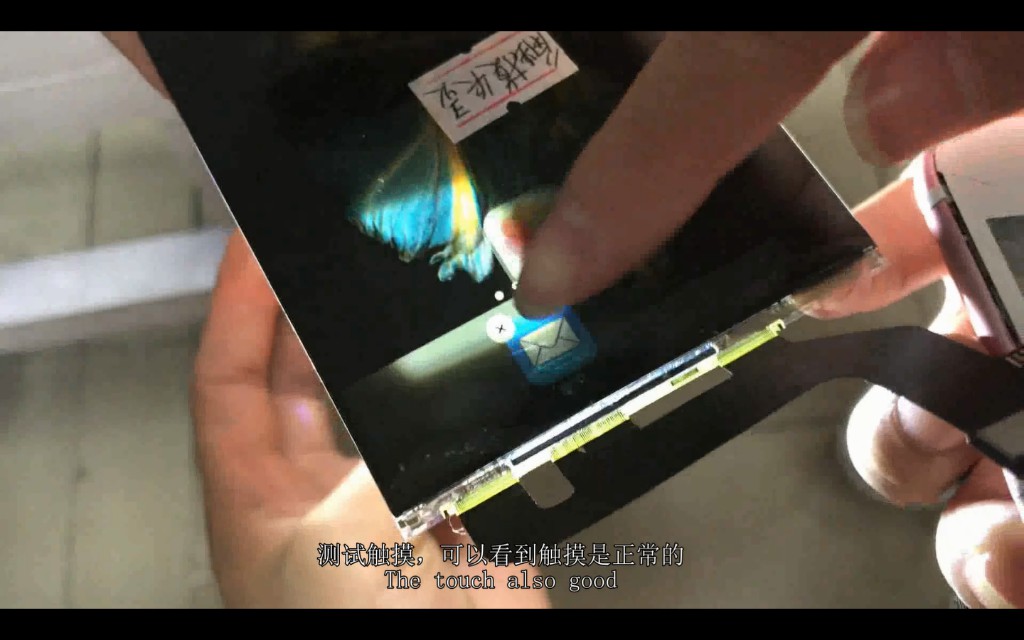

最终压好排线后，进行测试，这一步是为了检查排线是否压好，可以通过测试，这一个iphone7p的屏幕显示和触摸都是完好的，这一次的修复排线是成功的。
